절연 성능 평가
절연 성능 평가
TECHNICAL OVERVIEW
온/오프라인 데이터를 통한
중전기기 상태분석 시스템
오프라인 데이터의 트렌드 및 인공지능 분석으로 최적의 솔루션을 제공합니다.
온라인 부분방전 감시를 통해 운전 중 발생하는 고장을 예방합니다.
ON-LINE TEST
온라인 시험 평가
온라인 시험 평가를 위해 각 장비에 Online PD 센서를 설치하고 장비 데이터를 실시간으로 측정합니다.
팩트얼라이언스 온라인 시험 평가는 부분방전 추이를 감시 및 경고하고 전문가 수준의 자동 분석결과를 제공합니다.

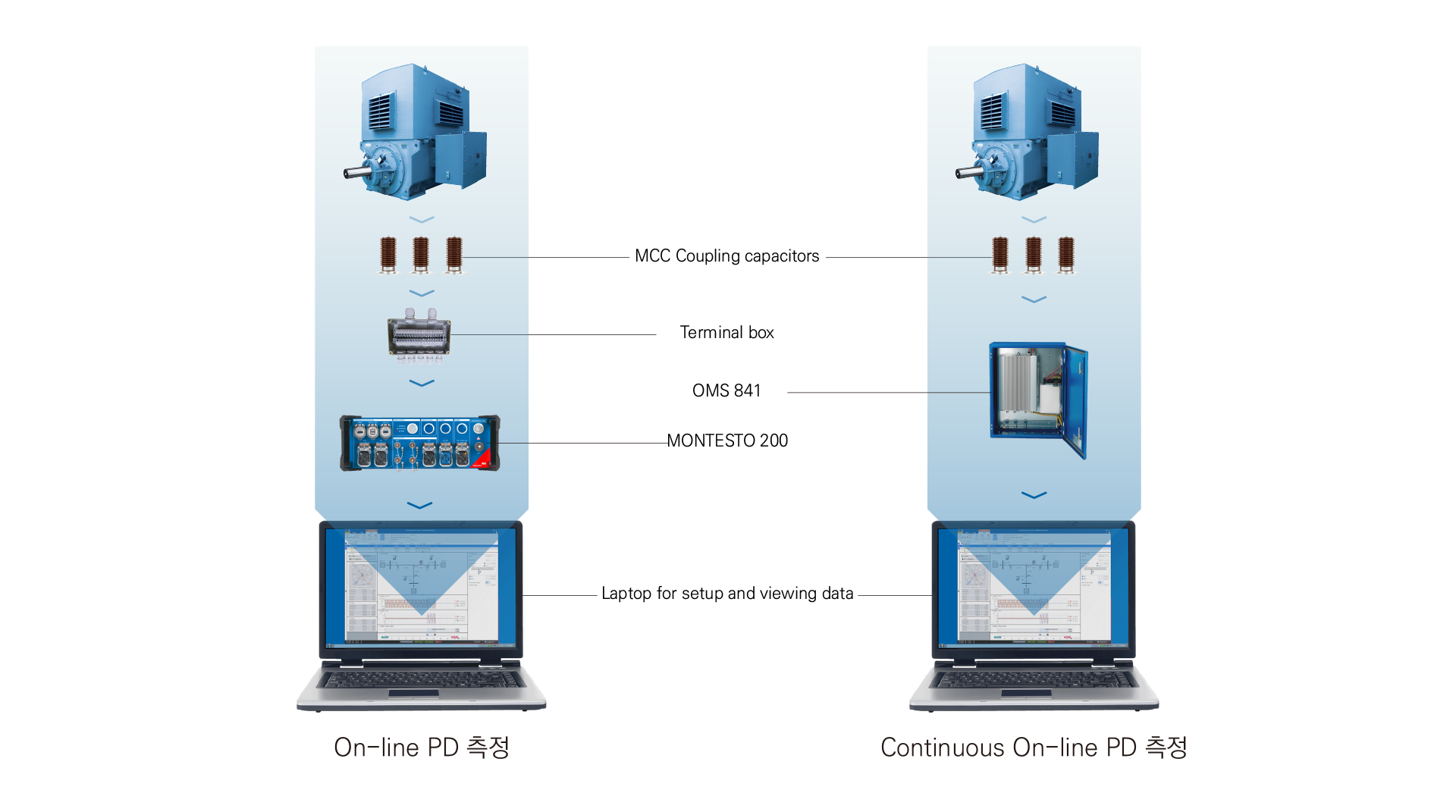

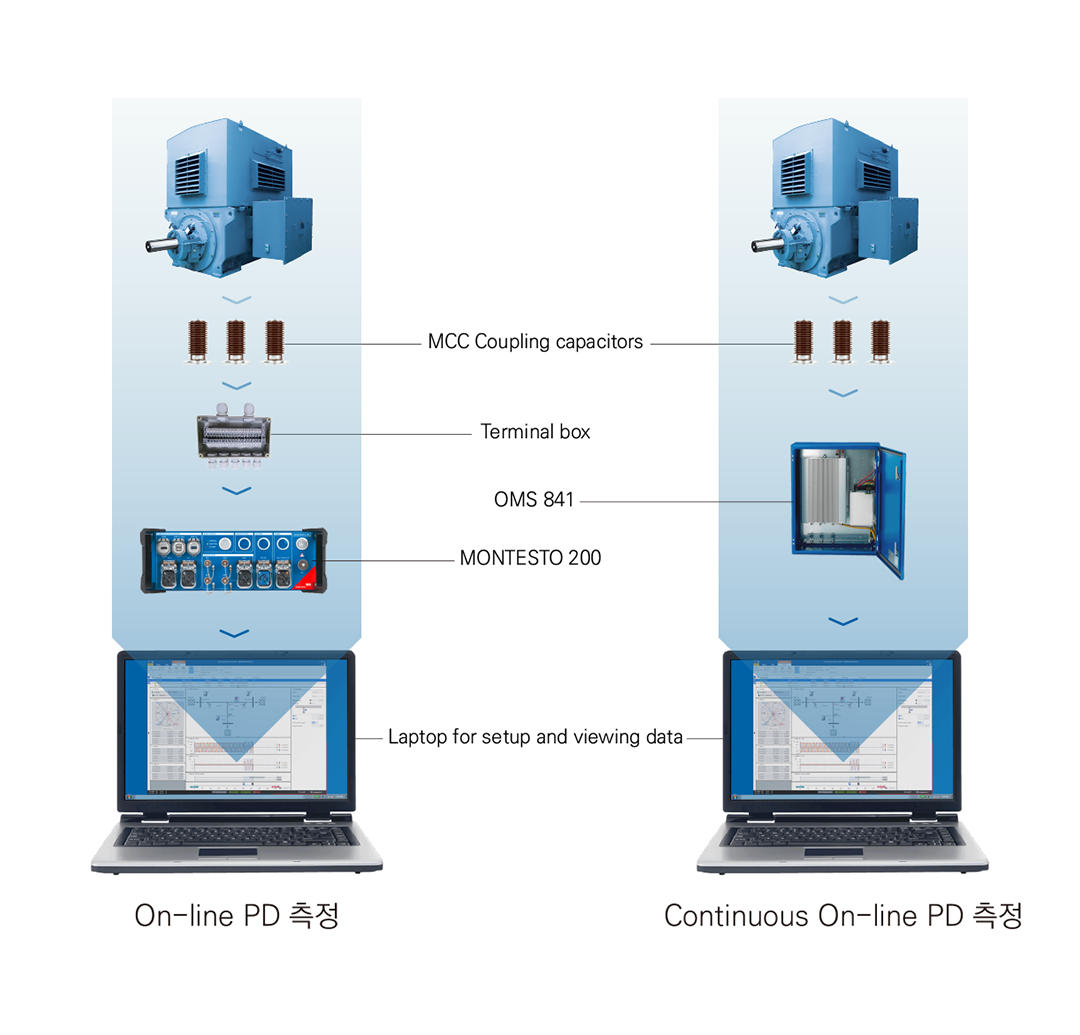

온라인 센서 설치 모습
고압 회전기 온라인 절연진단
모든 고압 회전기는 사용 년 수 증가에 따라 열화하며, 열화에 의해 생성된 보이드는 운전 시 부분방전을 발생시킵니다.
운전 중 이런한 부분방전의 발생 위치, 방전량의 트렌드 관리를 통해 기기의 상태를 파악할 수 있습니다.

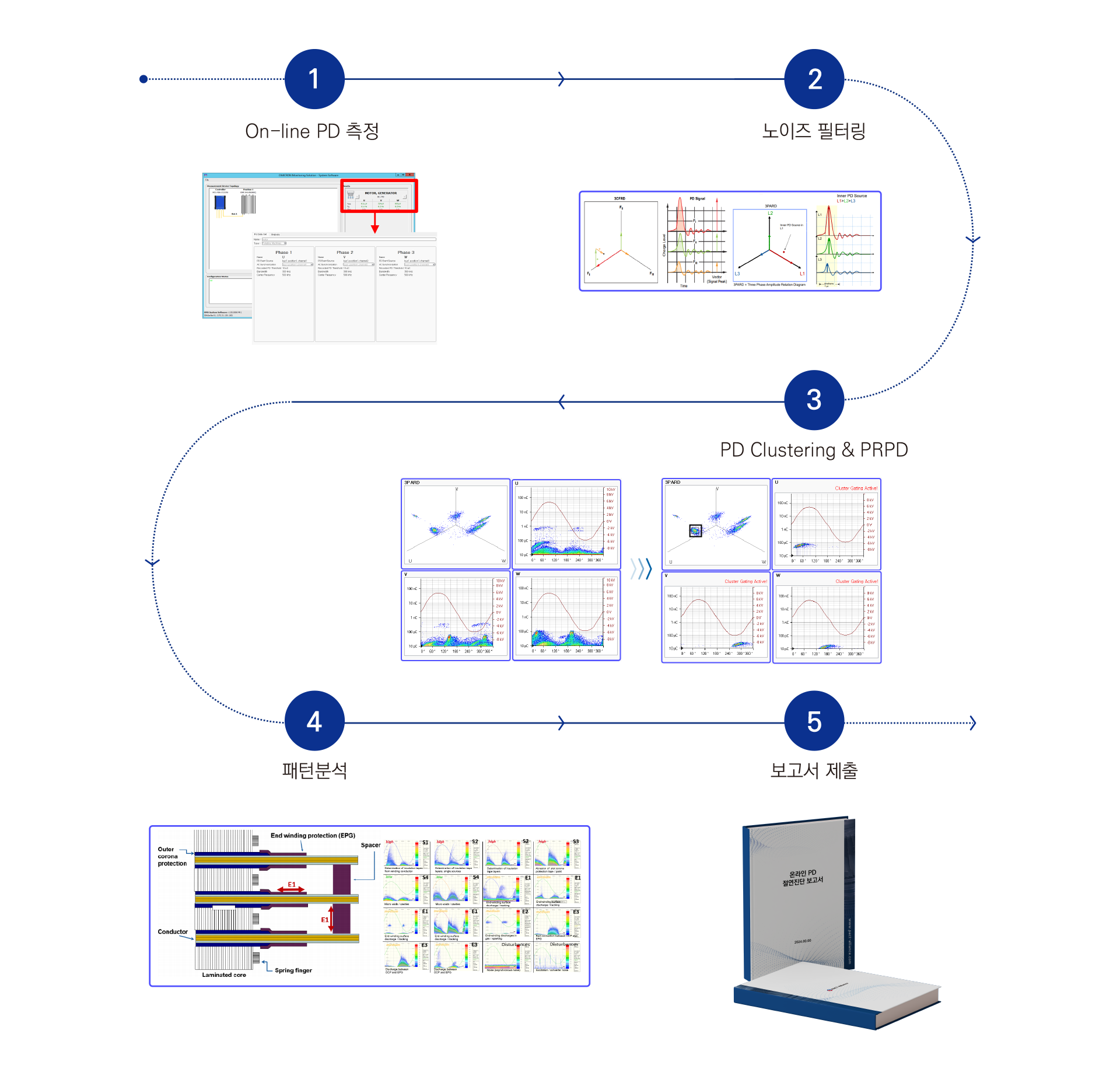

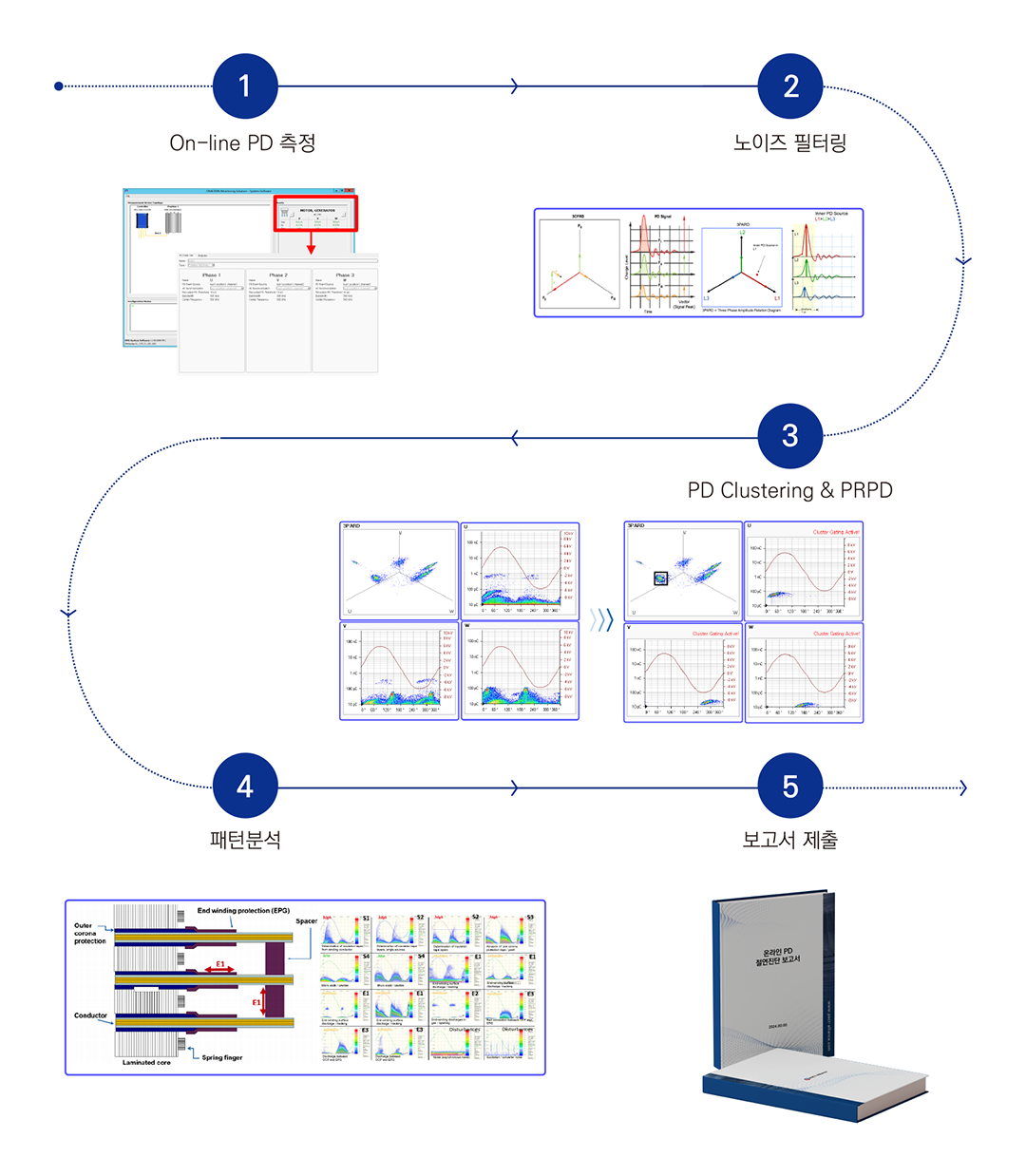

온라인 부분방전 분석
온라인 부분방전 적용가능 분야
OFF-LINE TEST
오프라인 시험 평가
전문가가 직접 현장을 방문하여 중전기기(발전기·전동기·변압기)의 절연건전성 시험을 실시합니다.
고전압 회전기 오프라인 절연진단
고전압 회전기 절연시스템(마이카-에폭시)은 운전시간 경과에 따라 절연물 내부에 보이드가 생성/성장하고 종국에는 절연파괴가 진행됩니다.
정기적인 시험을 통해 열화과정을 파악하고 절연파괴 이전에 절연보강, 재권선 등의 정비를 권고해드립니다.

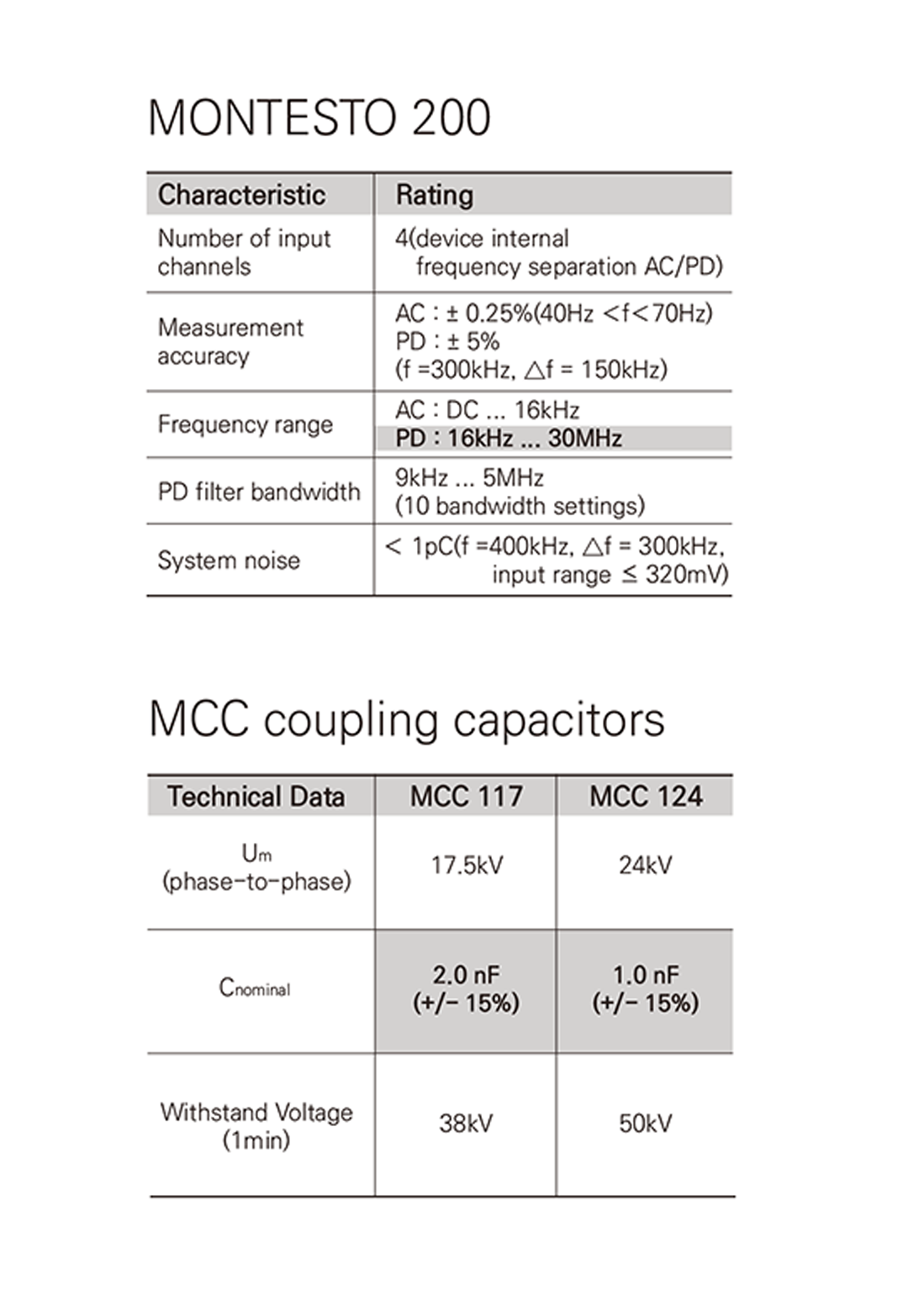

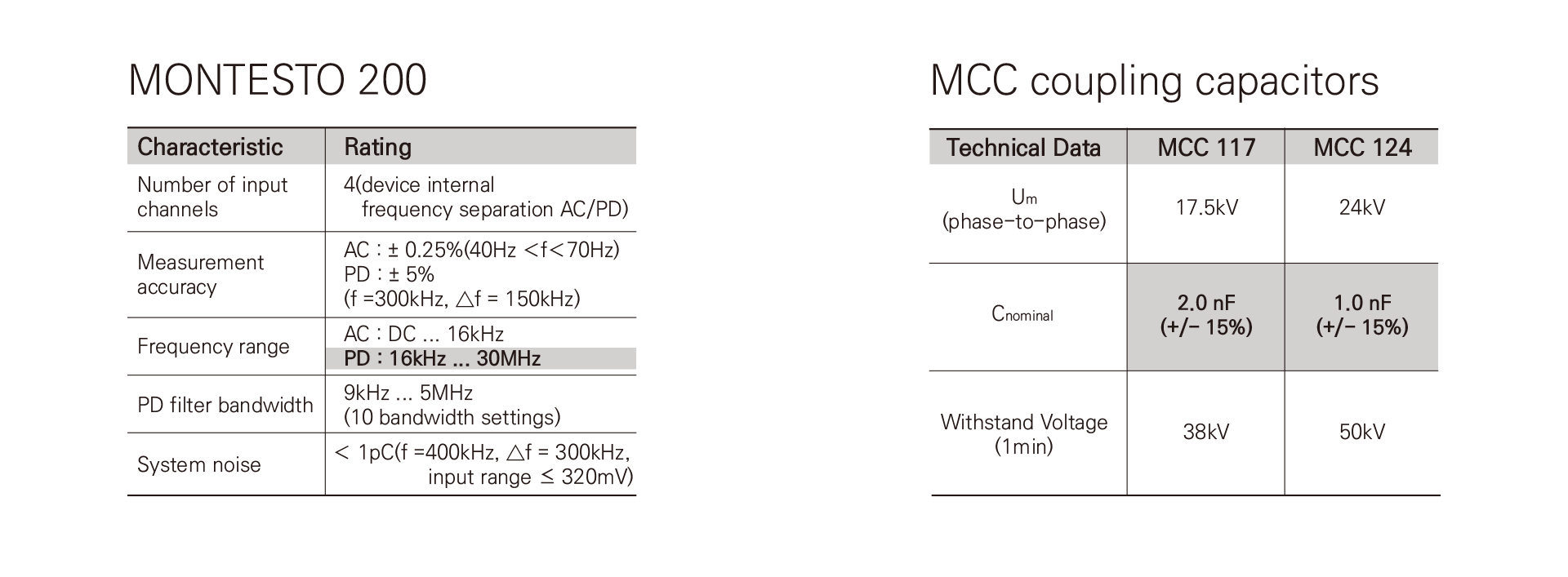

절연진단 보유장비
발전기 판정기준
| 시험 항목 | 시험 전압 | 양호판정기준 |
Megger[GΩ] | DC 5㎸ | 0.1이상 |
PI | DC 5㎸ | 2.0이상 |
ΔI[%] | E | 5.0미만 |
Δtanδ[%] | E | 2.5미만 |
PD[pC] | E/√3 | 30,000미만 |
6.6[㎸] 전동기 판정기준
| 시험 항목 | 시험 전압 | 양호판정기준 |
Megger[GΩ] | DC 5㎸ | 0.1이상 |
PI | DC 5㎸ | 2.0이상 |
ΔI[%] | E | 8.5미만 |
Δtanδ[%] | E | 6.5미만 |
PD[pC] | E/√3 | 10,000미만 |
엔지니어링 실적
03
한국남동발전㈜
여수발전본부 고압전동기 및 케이블
절연진단 시험 용역
11
엔지원 주식회사
현대그린파워 5호기 발전기 절연진단 시험
06
㈜피레타
영동 에코발전본부 발전기 절연진단 및
EL-CID 시험
05
엔지원 주식회사
현대그린파워 4호기 발전기 절연진단 시험
춘천에너지 주식회사
발전기 및 고압전동기 절연진단 시험
GS EPS 주식회사
4호기 GT51,GT52,ST50 발전기 RSO Test
04
젠텍엔지니어링㈜
GS EPS 바이오 매스 발전기 절연진단
시험
젠텍엔지니어링㈜
CGN 율촌전력 10호기 발전기 절연진단
시험
03
젠텍엔지니어링㈜
한주 3호기 발전기 절연진단 시험
10
㈜GS동해전력
2호기 주요 전기설비 설비진단 용역
GS EPS 주식회사
1호기 발전기 고정자 절연진단
06
GS EPS 주식회사
2호기 GT21, GT22, ST20 발전기 RSO Test
05
㈜GS동해전력
1호기 주요 전기설비 설비진단 용역
10
춘천에너지 주식회사
발전기 및 고압전동기 절연진단 용역
09
GS EPS 주식회사
2호기 GT21, GT22, ST20 발전기 RSO Test
08
주식회사 대륜발전
2호기 GT 발전기 종합시험 용역
06
한국남부발전㈜ 남제주발전본부
기력 2호기 발전기 절연진단 시험
05
GS EPS 주식회사
LNG 1호기 ST10 발전기 고정자 절연진단 시험 용역
주식회사 일진 파워
지역난방공사 강남지사 일원 1호기 ST 발전기 절연진단 공사
04
옵티멀 에너지 서비스㈜
고압전동기 절연진단 용역
02
㈜석문에너지
고압전동기 절연진단 시험 용역
